EB2 125/3L 100A 3P WYŁĄCZNIK MOCY 100A 3P 25KA 415V ZACISKI SKRZYNKOWE ETIBREAK
X
-
Załączniki bezpieczeństwa
Załczniki do produktuZałączniki dotyczące bezpieczeństwa produktu zawierają informacje o opakowaniu produktu i mogą dostarczać kluczowych informacji dotyczących bezpieczeństwa konkretnego produktu
-
Informacje o producencie
Informacje o producencieInformacje dotyczące produktu obejmują adres i powiązane dane producenta produktu.eti-polam sp.z o.o.
-
Osoba odpowiedzialna w UE
Osoba odpowiedzialna w UEPodmiot gospodarczy z siedzibą w UE zapewniający zgodność produktu z wymaganymi przepisami.
Cena brutto:
714,25 PLN
Cena netto: 580,69 PLN
ilości hurtowe?
zapytaj o cenę
Sztuk:
dostepność:
Produkt dostępny!
Opis produktu
Niezawodne i sprawdzone kompaktowe wyłaczniki mocy EB2
Wyłączniki kompaktowe są stosowane do łączenia obwodów oraz zabezpieczania kabli i przewodów zasilających, silników oraz aparatury elektrycznej przed skutkami przeciążeń i zwarć. Oferowana jest również szeroka gama wyposażenia dodatkowego – wyzwalacze wzrostowe, podnapięciowe, zdalne sterowanie, napędy silnikowe, styki pomocnicze, styki alarmowe, blokady mechaniczne, przyłącza rozszerzające, zaciski klatkowe. Aparaty dostępne w zakresie od 20 A do 1600 A w wersji 3p i 4p.
Parametry techniczne
Indywidualny numer indentyfikacyjny nadany przez producenta.
004671025
Typ produktu określony przez producenta.
EB2 125/3L 100A 3p
Wyłączniki kompaktowe są stosowane do łączenia obwodów oraz zabezpieczania kabli i przewodów zasilających, silników oraz aparatury elektrycznej przed skutkami przeciążeń i zwarć.
wyłącznik mocy
Wersja wykonania danego kompaktowego wyłącznika mocy: trój- i czterobiegunowe.
3
Ustalona przez producenta wartość prądu, który aparat może przewodzić podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza.
100
Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.
525
Napięcie znamionowe prądu stałego DC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.
250
Częstotliwość napięcia zasilającego, przy której przewidziano pracę aparatu elektrycznego i do której się odnoszą inne wielkości charakteryzujące aparat.
50/60
800
Wartość szczytowa udaru napięciowego o określonym kształcie i biegunowości, który aparat elektryczny jest w stanie wytrzymać bez uszkodzenia w określonych warunkach probierczych, do której się odnoszą wartości odstępów izolacyjnych.
8
Znamionowa zwarciowa zdolność wyłączania
25/19
0,63-1
6-10
na płytę/
adapter na szynę TH (004671186)
adapter na szynę TH (004671186)
Określona w danych warunkach temperatura powietrza otaczającego kompletny łącznik. W przypadku łączników zainstalowanych wewnątrz obudowy jest to temperatura powietrza na zewnątrz obudowy.
-25 do + 50
Określenie pozycji w jakej aparat może pracować np. poziomo, pionowo, od góry, na boku.
dowolna
Normy i standardy według których dany łącznik został zaprojektowany, przetestowany i certyfikowany.
PN-EN 60947-2
Kompaktowy wyłącznik mocy, MCCB (ang. molded case circuit breaker)
wyłącznik mocy/
MCCB
MCCB

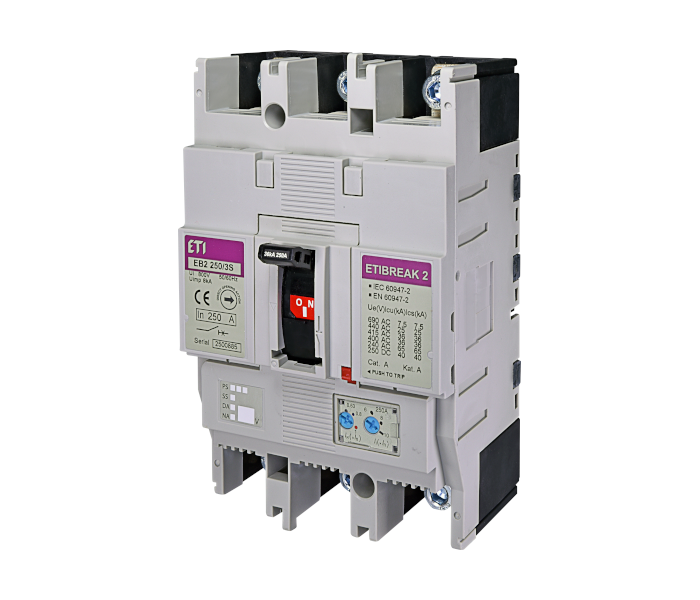

Zdjęcie produktu
Zalety produktu

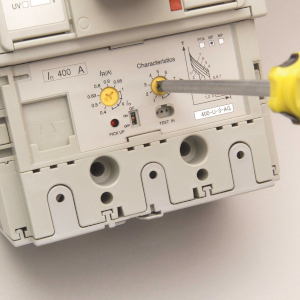

- Włączniki serii ETIBREAK 2 mają możliwość regulacji prądu zabezpieczenia termicznego oraz elektromagnetycznego lub wybór charakterystyki dla wersji elektronicznej. Nastawę prądu przeciążenia można regulować w zakresie od 0,63 (0,4 dla wersji elektronicznej) do 1 x In. Nastawę zabezpieczenia elektromagnetycznego ustawia się w zakresie od 6 do 10 (12, 13) x Ir. Zakres i możliwość nastaw określono w prametrach powyżej.

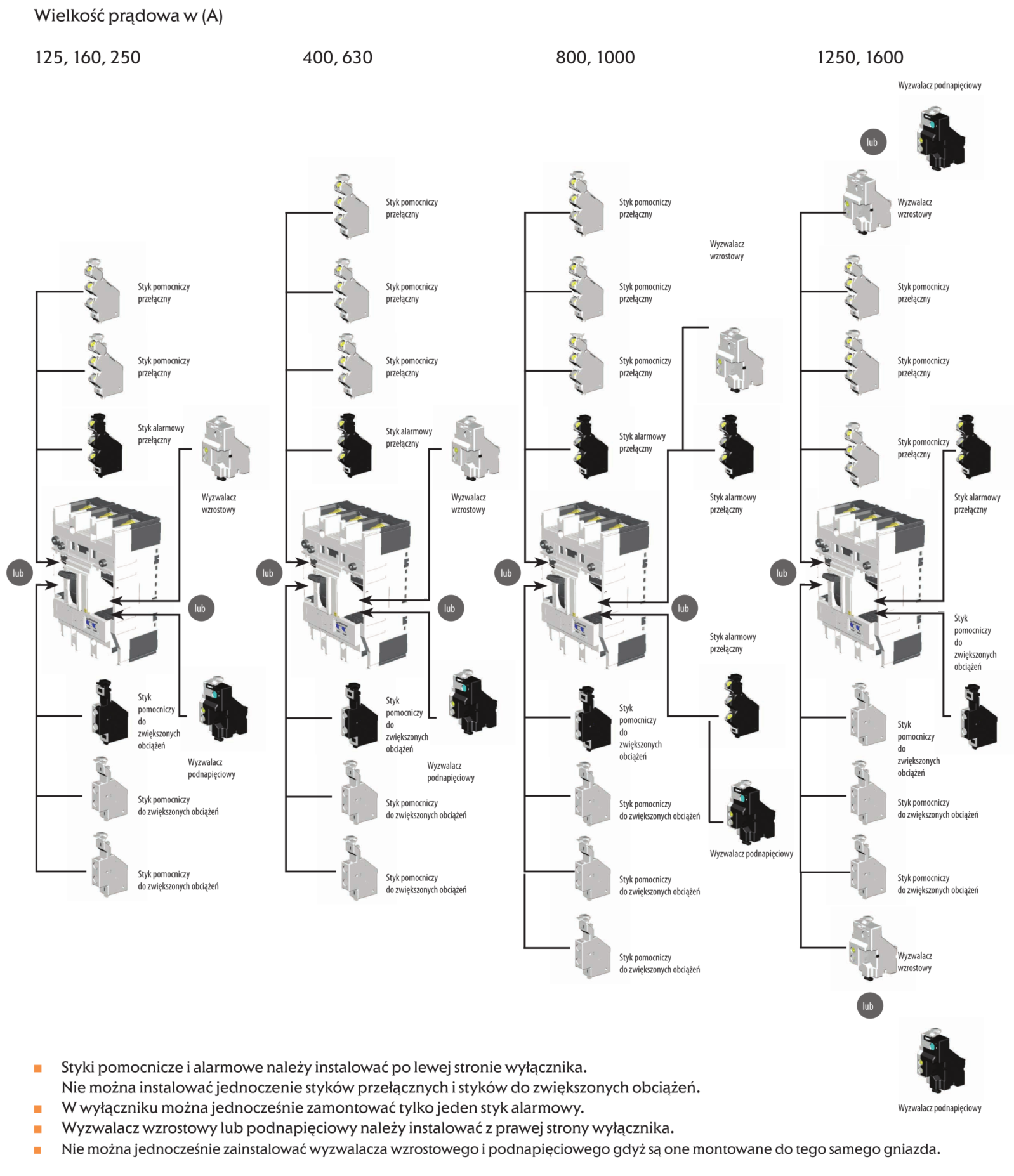

- Akcesoria wewnętrzne serii EB2 w większości pasują do wszystkich wyłączników i rozłączników. Łatwy montaż po zdjęciu pokrywy bez konieczności użycia specjalnych narzędzi. Różny kształt oraz kolorystyka pozwalają w łatwy sposób zidentyfikować akcesoria. Akcesoria zostały opisane poniżej sekcji zalety.

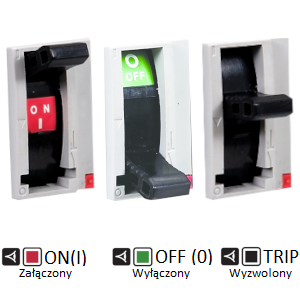

- Oznaczone pozycje dzwigni ON, OFF, TRIP

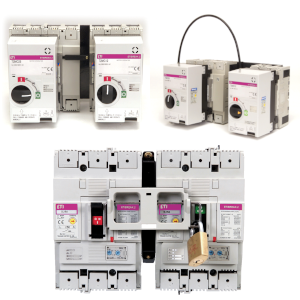

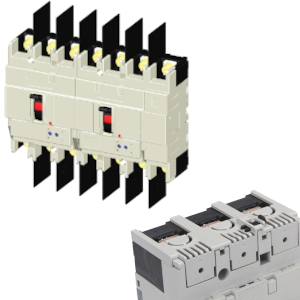

- W celu zblokowania mechanicznego 2 wyłączników można zastosować następujące rodzaje blokad:
-blokada przesuwna typ: MS przeznaczona dla aparatów do 1600A.
-blokada cięgnowa (sztywna) typ: MLR, MLL przeznaczona dla aparatów do 1000A.

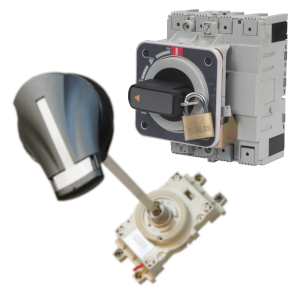

-blokada linkowa typ: MW pozwala blokować aparaty o różnym gabarycie, maksymalnie do 1000A. - Do manewrowania wyłącznikiem dostępne są napędy ręczne bezpośrednie, mocowane na wyłączniku lub pośrednie, montowane na drzwiach szafy.

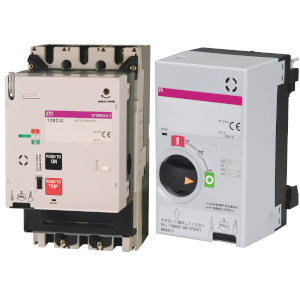

- Wyłączniki mają możliwość zdalnego sterowania za pomocą napędów silnikowych.

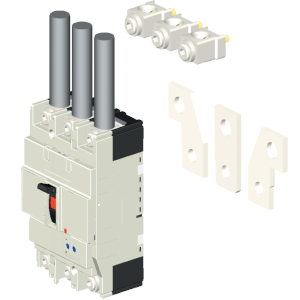

- Zaciski klatkowe SP2 umożliwiają podłączenie przewodów drutowych lub linki (w tulejce) do 400 A. Przyłącza szynowe proste i rozszerzone ZB2 pozwalają na podłączenie większych lub podwójnych przewodów. Przyłącza dostępne są w kompletach dla wyłączników 3- i 4-biegunowych.
- Zasilanie może być podłączone do wyłączników ETIBREAK2 z dowolnej strony, bez zmiany parametrów technicznych.
- Zabezpieczenie przed dotykiem bezpośrednim jest realizowane poprzez podwójną izolacje obudowy, stopień ochrony IP30 dla dźwigni, IP20 -osłon zacisków, dodatkowych przegród międzybiegunowych.

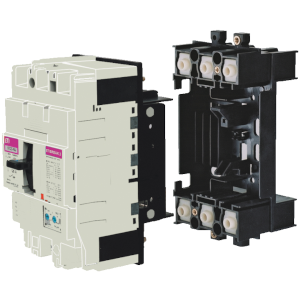

- Dostępne są wykonania wtykowe wyłączników umożliwiające szybką wymianę wyłączników w celu ich inspekcji.

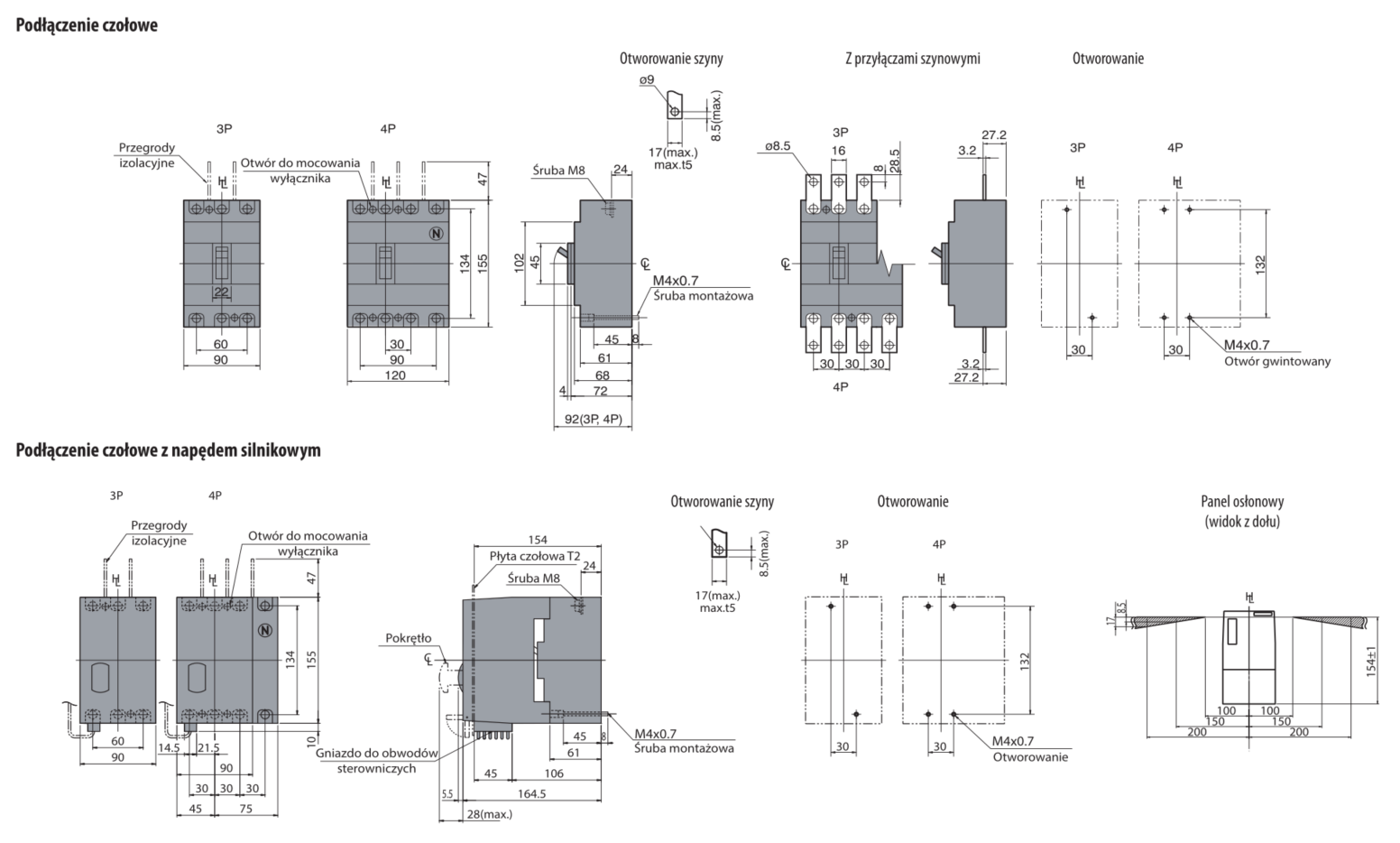

Rysunek wymiarowy

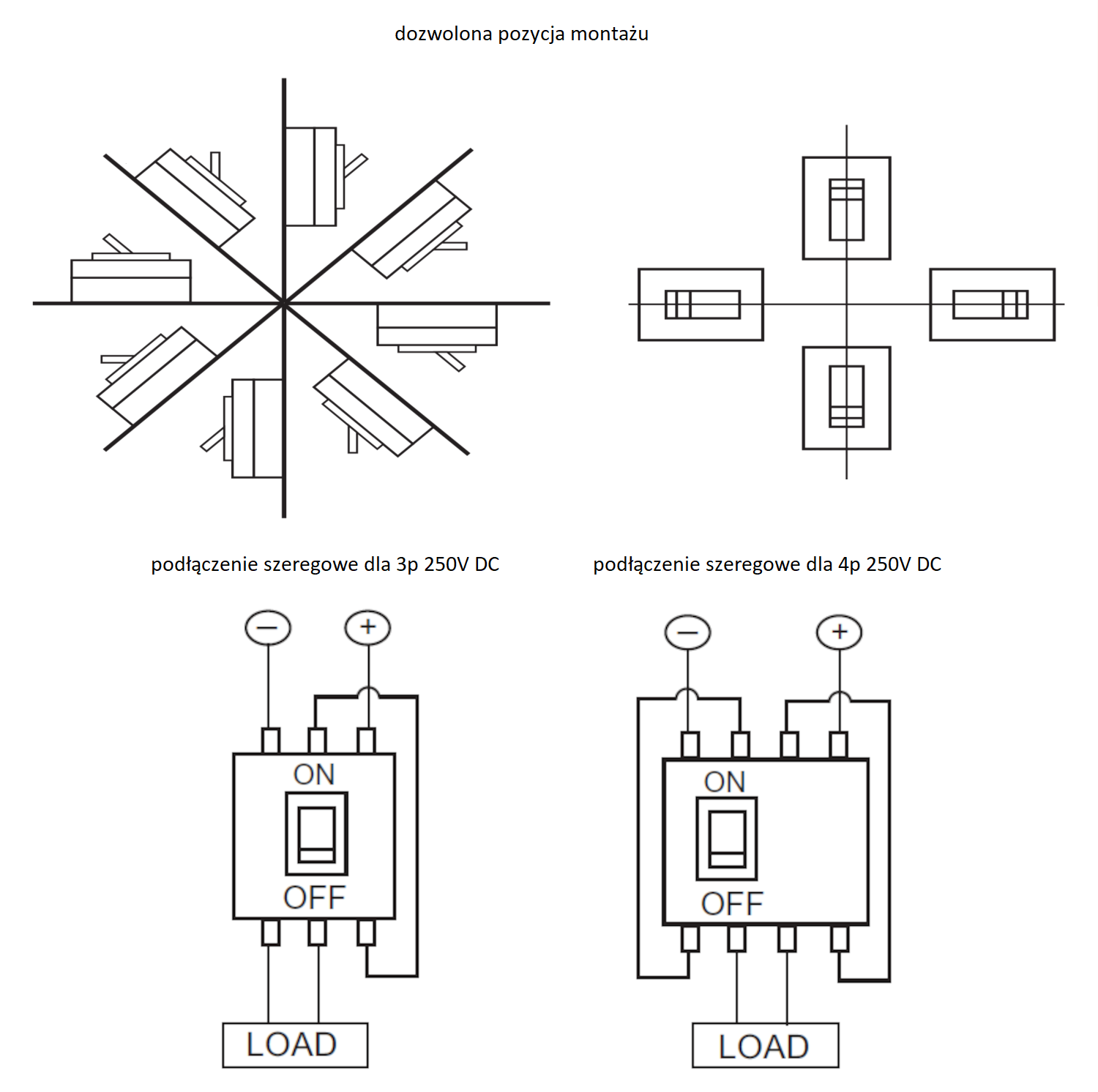

Dozwolona dowolna pozycja montażu wyłącznika EB2.
Akcesoria
ETIsON Curves
Fukcjonalności programu:
- generowanie i wykreślanie charakterystyk t/I urządzeń zabezpieczających
- regulowanie i testowanie nastaw zabezpieczeń, badanie wpływu zmiany kształtu krzywej zabezpieczeń
- analizowanie selektywności między urządzeniami zabezpieczającymi
- symulowanie reakcji obciążenia lub zwarcia urządzeń zabezpieczających
- definiowanie punktów pracy i warunków granicznych z rzeczywistych aplikacji
- sporządzanie raportów do dokumentacji projektowej
Dane techniczne
KR
-
Budowa urządzenia:
Urządzenie mocowane na stałe
-
Liczba biegunów:
3
-
Przyłącza obwodów głównych:
Z przodu
-
Rodzaj elementu przełączającego:
Dźwignia
-
Rodzaj przyłącza obwodu głównego:
Połączenie śrubowe
-
Stopień ochrony (IP):
IP20
-
Zakres nastawy bezzwłocznego wyzwalacza zwarciowego:
600 A
-
Zakres nastawy wyzwalacza przeciążeniowego:
63 A
-
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz:
25 kA
-
Znamionowy prąd ciągły Iu:
100 A
