HN-B16/1 WYŁĄCZNIK NADPRĄDOWY B 16A 1P 1M 6KA

Dodaj do porównania Dodaj do schowka
Kod producenta 194821
Waga produktu 0.104 kg
Realizacja zamówienia: 2 dni
średnia: 0.0 z 0 ocen:
Cena brutto: 14,40 PLN Cena netto: 11,71 PLN PLN*
ilości hurtowe? zapytaj o cenę
KUP TERAZ!
Sztuk:
dostepność:
Produkt dostępny!

Opis produktu

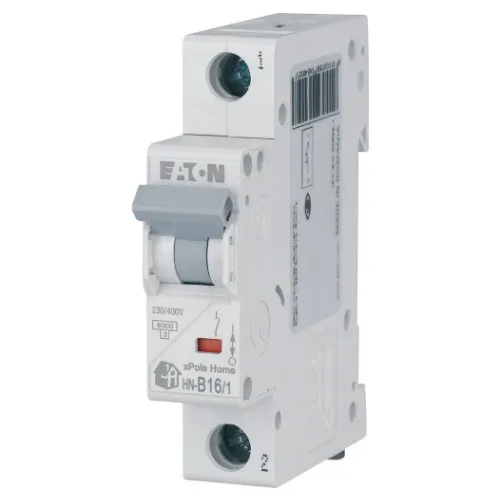

Eaton
Wyłącznik nadprądowy
1P B 16A 6kA AC xPole Home HN-B16/1 194821
Główne cechy produktu
Model 194821 posiada charakterystykę czasową B (tzw. szybką) oraz prąd znamionowy 16A. Zdolność zwarciowa to 6kA.
Praca z napięciem 230VAC i 48VDC
Podwójne zaciski z obu stron aparatu — windowe pod przewód i szynowe pod szyny łączeniowe
Spełnia wymagania koordynacji izolacji, odległości pomiędzy stykami 3>4 mm w celu zapewnienia bezpiecznej izolacji
Montaż na szynie DIN TH 35
Zasilanie z obu stron aparatu

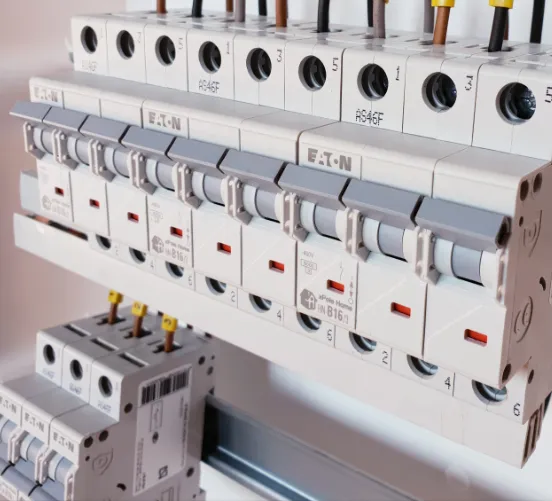

Seria produktów zapewniających ochronę i bezpieczeństwo w nowoczesnych instalacjach
Wyłączniki nadprądowe marki EATON chronią instalacje elektryczne przed skutkami przeciążeń oraz zwarć. Działają automatycznie – w przypadku zbyt wysokiego natężenia prądu lub zwarcia natychmiast przerywają obwód, zapobiegając uszkodzeniom instalacji i zwiększając bezpieczeństwo użytkowników.
OBWODY GNIAZDKOWE | OBWODY OŚWIETLENIOWE | URZĄDZENIA RTV I AGD
Dlaczego warto wybrać wyłącznik nadprądowy Eaton?
Uproszczone wzornictwo
Nowoczesne i minimalistyczne wzornictwo ułatwia obsługę urządzenia i sprawia, że dobrze komponuje się z otoczeniem.
Odporność i wytrzymałość na agresywne środowisko
Wyłączniki sprawdzą się zarówno wewnątrz, jak i na zewnątrz budynków, dzięki wysokiej odporności na czynniki zewnętrzne.
Kompatybilność z innymi urządzeniami
Modułowa konstrukcja umożliwia łatwe wyposażenie aparatu w elementy rozszerzające jego funkcje – jak styki pomocnicze, wyzwalacze czy blokady.

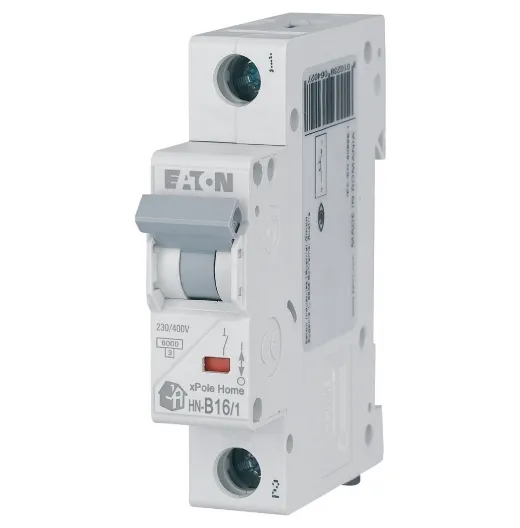

łatwy w montażu, wygodny w użyciu
Informacja o stanie urządzenia na wyciągnięcie ręki
Zacisk windowy i szynowy
Szara dźwignia zespolona mechanicznie ze wskaźnikiem ON/OFF
Możliwość zaplombowania w pozycji ZAł. i WYł.
Wskaźnik położenia styków czerwony/zielony
Prosty montaż na szynie DIN
Specyfikacja techniczna:
  • Model:  HN-B16/1
  • Stopień ochrony (IP):  IP20
  • Częstotliwość [Hz]:  50
  • Napięcie znamionowe [V]:  230
  • Głębokość wbudowania [mm]:  70.5
  • Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898 [kA]:  6
  • Stopień zanieczyszczenia:  2
  • Klasa ograniczenia energii:  3
  • Rodzaj napięcia:  AC
  • Charakterystyka wyzwalania:  B
  • Liczba biegunów:  1
  • Prąd znamionowy [A]:  16
  • Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 [kA]:  0
  • Szerokość wyrażona liczbą modułów:  1
  • Kategoria przepięcia:  3
Wyłącznik instalacyjny przeznaczony do ochrony instalacji elektrycznych w systemach niskonapięciowych
Bezpiecznik nadprądowy (znany również jako "eska") ma na celu ochronę instalacji elektrycznej przed przeciążeniem. Przeciążenie występuje, gdy przez dany obwód przepływa prąd o zbyt dużym natężeniu, co może mieć miejsce, gdy do tego samego obwodu podłączone są zbyt liczne urządzenia. Wyłączniki nadprądowe EATON zapewniają również ochronę przed zwarciami, które mogą wystąpić, gdy dwa przewody stykają się ze sobą, powodując przepływ dużego prądu i ryzyko uszkodzenia urządzeń elektrycznych.
Wyłączniki nadprądowe typu B są powszechnie stosowane w celu zabezpieczenia gniazd i obwodów oświetleniowych, stanowiąc najczęstsze zabezpieczenie w instalacjach elektrycznych.
Zobacz video na temat wyłączników nadprądowych i poznaj pełną ofertę zabezpieczeń przed przeciążeniem elektrycznym xPole Home

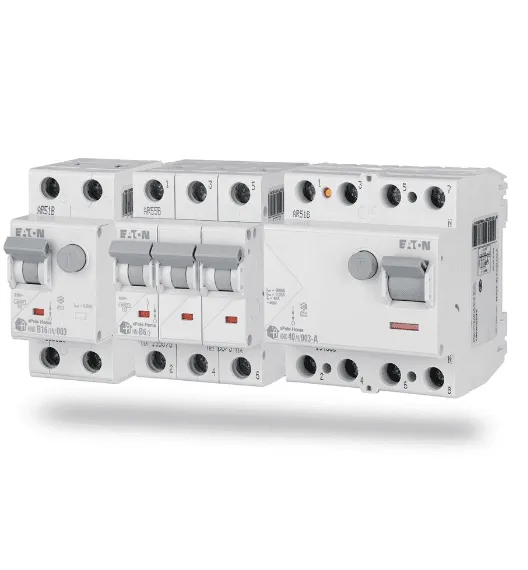

Seria produktów przeznaczona
do nowoczesnych projektów
Nowa linia produktów xPole Home, obejmująca wyłączniki nadprądowe HN, wyłączniki kombinowane HNB oraz różnicowoprądowe HNC, została zaprojektowana z myślą o zapewnieniu maksymalnego bezpieczeństwa i efektywności w procesie projektowania. Charakteryzuje się prostym wzornictwem, niezawodnością oraz pełną zgodnością z obowiązującymi normami. Urządzenia z serii xPole Home są łatwo dostępne i łatwe w instalacji. Wyłączniki nadprądowe HN z tej serii doskonale sprawdzają się w instalacjach domowych, komercyjnych oraz przemysłowych, chroniąc zarówno użytkowników, jak i urządzenia.
Zalety serii xPole Home
Nowe wyłączniki Eaton z serii xPole wyróżniają się doskonałą ergonomią, co zapewnia optymalną temperaturę pracy oraz poprawioną wytrzymałość zarówno elektryczną, jak i mechaniczną.
Optymalne portfolio
łatwiejszy wybór
Nowoczesny design
Najwyższa niezawodność i bezpieczeństwo
łatwy montaż
Duża wytrzymałość
Kolejny etap w rozwoju zabezpieczeń
EATON AFDD+ to nie tylko ulepszona wersja poprzednich modeli, lecz również kolejny krok w rozwoju urządzeń ochronnych, wykorzystujący najnowsze technologie i cyfrowe innowacje.
Zabezpieczenie przed zwarciami i przeciążeniem
Zabezpieczenie ziemnozwarciowe
Zabezpieczenie łukochronne
Ochrona przeciwpożarowa
Zabezpieczenie ziemnozwarciowe
Wyłączniki
nadprądowe HN
+
-
-
podstawowa
-
Wyłączniki
różnicowoprądowe HNC
-
+
-
podstawowa
+
Wyłącznik
kombinowany HNB
+
+
-
zwiększona
+
Urządzenie AFDD+
+
+
+
rozszerzona
+
Najczęściej zadawane pytania
Wyłącznik nadprądowy składa się z dwóch głównych elementów: wyzwalacza termobimetalowego (przeciążeniowego) oraz wyzwalacza elektromagnetycznego (zwarciowego). Działa on na korzyść ochrony instalacji elektrycznej przed przeciążeniami oraz zwarciami, zapobiegając powstawaniu pożarów lub porażeniu prądem elektrycznym. W przypadku długotrwałego przeciążenia, wyzwalacz termobimetalowy nagrzewa się i powoduje wyłączenie obwodu. Przy zwarciu wyzwalacz elektromagnetyczny szybko reaguje i wygasza łuk elektryczny, zapobiegając uszkodzeniom urządzeń.
Wyłączniki nadprądowe występują w różnych charakterystykach zwarciowych, takich jak Z, B, C, D, K, S. Charakterystyka B jest stosowana w obwodach gniazd i tradycyjnego oświetlenia (odbiorniki rezystancyjne), natomiast charakterystyka C znajduje zastosowanie w zabezpieczaniu urządzeń o charakterystyce pojemnościowej, takich jak oświetlenie LED, płyty indukcyjne, siłowniki do bram, czy automatyka domowa.
Wyłącznik nadprądowy uruchamia się, gdy przez obwód przepływa prąd o wyższym natężeniu niż jego nominalna wartość. Na przykład, dla wyłącznika 10A, będzie to prąd przekraczający 11,3A. Drugim przypadkiem jest zwarcie, czyli przepływ bardzo dużego prądu, który powoduje natychmiastowe zadziałanie wyłącznika.
Wyłączniki nadprądowe EATON wyposażone są w podwójne zaciski, które umożliwiają podłączenie przewodów (zaciski windowe) lub szyn łączeniowych (zaciski szynowe). Podłączenie powinno być wykonane przez wykwalifikowanego elektryka.
Tak, wyłączniki nadprądowe są zaprojektowane z określoną wytrzymałością zwarciową. Na przykład, seria HN jest przewidziana do wyłączania zwarć do 6000A, zgodnie z normą EN 60898-1. Wyższy prąd zwarciowy może uszkodzić urządzenie.
Zazwyczaj płyty indukcyjne wymagają wyłączników trójfazowych, trzypolowych. W zależności od mocy płyty, stosuje się wyłącznik HN-B16/3 lub HN-B20/3.
Do zabezpieczenia tradycyjnego oświetlenia żarowego lub halogenowego, stosuje się wyłącznik HN-B10/1 (1-fazowy, 10A, charakterystyka B). W przypadku oświetlenia LED, szczególnie w budynkach wielorodzinnych na częściach wspólnych, lepszym wyborem jest wyłącznik o charakterystyce C, ze względu na wysokie prądy rozruchowe opraw LED.
Wyłączniki nadprądowe EATON mogą działać z napięciem stałym do 48V DC. Dla wyższych napięć, odpowiednie będą serie PL7 DC lub FAZ DC, które obsługują napięcia do 250V DC lub 500V DC w połączeniu szeregowym.
Wyłączniki nadprądowe EATON są uniwersalne, można je zasilać zarówno od dołu, jak i od góry. Niezależnie od kierunku podłączenia, urządzenie zapewni skuteczną ochronę instalacji.
Wyłączniki nadprądowe chronią przed skutkami zwarć i przeciążeń, a także mogą zapobiegać pożarom i porażeniom prądem. Wyłączniki różnicowoprądowe chronią przed porażeniem prądem, a także przed pożarami. W polskich instalacjach elektrycznych obydwa te urządzenia są obowiązkowe i działają w synergii, uzupełniając się nawzajem.
EATON

Dane techniczne

KR

  • Charakterystyka wyzwalania:

    B

  • Głębokość wbudowania:

    44 mm

  • Jednocześnie rozłączany biegun N:

    Nie

  • Kategoria przepięcia:

    3

  • Klasa ograniczenia energii:

    3

  • Liczba biegunów (całkowita):

    1

  • Liczba biegunów chronionych:

    1

  • Montaż podtynkowy:

    Tak

  • Możliwość dodatkowego wyposażenia:

    Tak

  • Napięcie znamionowe:

    230 V

  • Napięcie znamionowe izolacji Ui:

    440 V

  • Prąd znamionowy:

    16 A

  • Przekrój przyłączanego przewodu jednodrutowego:

    1 mm2

  • Przekrój przyłączanego przewodu wielożyłowego:

    1 mm2

  • Rodzaj napięcia:

    AC

  • Stopień ochrony (IP):

    IP20

  • Stopień zanieczyszczenia (N):

    3

  • Straty mocy:

    2.3 W

  • Szerokość wyrażona liczbą modułów:

    1

  • Temperatura otoczenia w warunkach pracy:

    -25 °C

  • Wykonanie przeciwwybuchowe:

    Nie

  • Zakres częstotliwości:

    50 Hz

  • Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V:

    6 kA

  • Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V:

    6 kA

  • Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V:

    0 kA

  • Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V:

    0 kA

  • Znamionowe napięcie udarowe wytrzymywane Uimp:

    4 kV
