HNC-25/2/003-A 25A/ 30MA/A WYŁĄCZNIK RÓŻNICOWY 25A 2P 2M 30MA A 6KA

Dodaj do porównania Dodaj do schowka
Kod producenta 194684
Waga produktu 0.208 kg
Realizacja zamówienia: 2 dni
średnia: 0.0 z 0 ocen:
Cena brutto: 274,87 PLN Cena netto: 223,47 PLN PLN*
ilości hurtowe? zapytaj o cenę
KUP TERAZ!
Sztuk:
dostepność:
Produkt dostępny!

Opis produktu

Eaton
Wyłącznik różnicowoprądowy

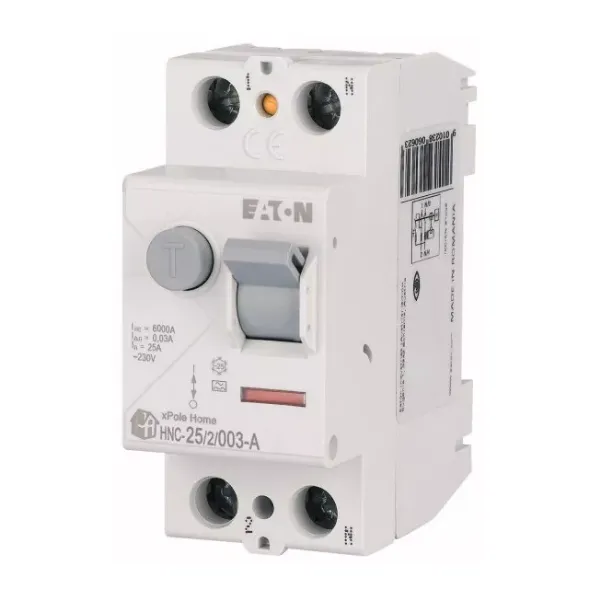

2P 25A 0,03A typ A xPole Home HNC-25/2/003-A 194684
Główne cechy produktu
Wyłącznik różnicowoprądowy Eaton został zaprojektowany z myślą o trójfazowych instalacjach elektrycznych stosowanych w obiektach przemysłowych i budynkach mieszkalnych.
Ochrona przed porażeniem prądem różnicowym przemiennym (AC) i pulsującym (A)
Podwójne zaciski (windowe/szynowe) na górze i na dole
Ochrona przed porażeniem uzupełniająca zgodnie z PN‑HD 60364‑4‑41
Wskaźnik położenia styków, kolor czerwony/zielony
Wymóg testowania co 6 miesięcy, a nie co miesiąc
Obowiązkowy element instalacji elektrycznej w Twoim domu
Ochrona przed porażeniem prądem
Wyłącznik różnicowoprądowy (RCD), znany również jako różnicówka, przeznaczony jest do instalacji trójfazowych w budownictwie mieszkaniowym i obiektach komercyjnych.
Zapewnia skuteczną ochronę przed:
POŻAREM | USZKODZENIEM SPRZĘTÓW | PORAŻENIEM PRĄDEM
Dlaczego wyłącznik różnicowoprądowy od Eaton xPole Home to dobry wybór?
Uproszczone wzornictwo
Przemyślany i estetyczny wygląd urządzenia zapewnia wygodną obsługę, nie zaburzając przy tym wystroju wnętrza.
Odporność i wytrzymałość na agresywne środowisko
Przemyślany i estetyczny wygląd urządzenia zapewnia wygodną obsługę, nie zaburzając przy tym wystroju wnętrza.
Kompatybilność z innymi urządzeniami
Nowa linia modułowa EATON umożliwia integrację z dodatkowymi akcesoriami, takimi jak styki pomocnicze, wyzwalacze (nadnapięciowe i podnapięciowe), automatyczne ponowne załączniki, szyny łączeniowe czy blokady na kłódkę.
łatwy montaż w obecnie używanej instalacji
Możliwość użycia szyn EVG na 12 modułów lub szyn Z‑GV o długości 1 m, który usprawnia proces prefabrykacji.
Czytelne wskaźniki sygnalizujące stan pracy urządzenia
Wskaźniki położenia styków zespolone z mechanizmem, dzięki którym użytkownik ma informację co do faktycznego położenia zestyków.
Bezpieczeństwo przed zetknięciem się przewodów
Odpowiednia izolacja, dzięki dużej odległości między stykami, wynoszącej powyżej 4mm.
łatwy w montażu, wygodny w użyciu
Informacja o stanie urządzenia na wyciągnięcie ręki
Zacisk windowy i szynowy
Szara dźwignia zespolona mechanicznie ze wskaźnikiem ON/OFF
Możliwość zaplombowania w pozycji ZAł. i WYł.
Wskaźnik położenia styków czerwony/zielony
Prosty montaż na szynie DIN
Specyfikacja techniczna:
  • Model:  HNC-25/2/003-A
  • Stopień ochrony (IP):  IP20
  • Znamionowy prąd różnicowy [A]:  0,03
  • Głębokość wbudowania [mm]:  69.5
  • Znamionowa zdolność zwarciowa [kA]:  0.5
  • Szerokość wyrażona liczbą modułów:  4
  • Wymiar obudowy (zgodnie z DIN 43880):  1
  • Sposób montażu:  Szyna DIN
  • Czułość:  AC
  • Liczba biegunów:  4
  • Prąd znamionowy [A]:  40
  • Odporność na udar prądowy [kA]:  0.25
  • Wytrzymałość zwarciowa (Icw) [kA]:  6
Bezpiecznik różnicowy (wyłącznik RCD) dla ochrony ludzi, sprzętów i instalacji
Bezpieczniki różnicowe
w instalacjach elektrycznych
Wyłącznik różnicowoprądowy (różnicówka) ma za zadanie odciąć zasilanie, gdy w jakiejkolwiek części instalacji wystąpi zagrożenie porażeniem prądem elektrycznym. Najczęściej stosowane są wyłączniki typu AC oraz typu A.
Gdzie stosuje się wyłączniki RCD?
Gospodarstwa mieszkalne
Przemysł
Szpitale
Miejsca użyteczności publicznej

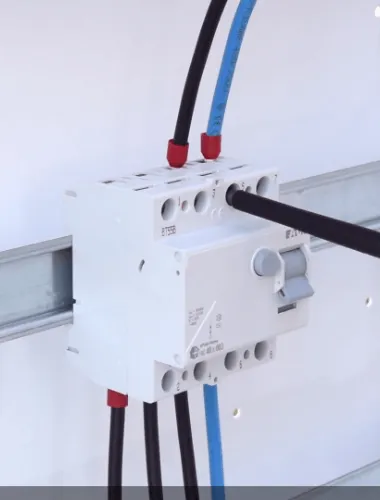

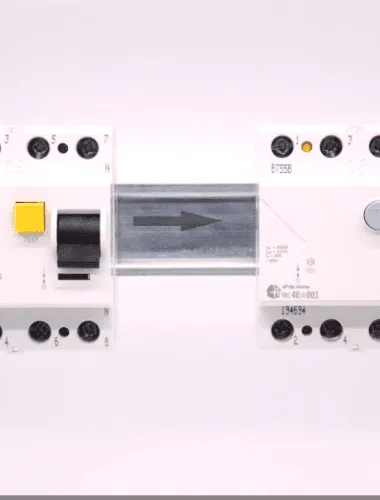

Wyłącznik mocuje się na szynie montażowej typu TH-35
Wyłącznik montuje się na szynie typu TH-35, a urządzenie działa bez względu na jego orientację (pionową lub poziomą).
  • Podwójne zaciski (windowe/szynowe) na górze i na dole
  • Szyna łączeniowa może być mocowana na górze i na dole aparatu
  • Wolny zacisk windowy pomimo zamontowanej szyny zbiorczej
  • Możliwość późniejszego dobudowania styku pomocniczego do sygnalizacji zadziałania ZP‑NHK
  • Możliwość późniejszego zamontowania styku pomocniczego Z‑HK

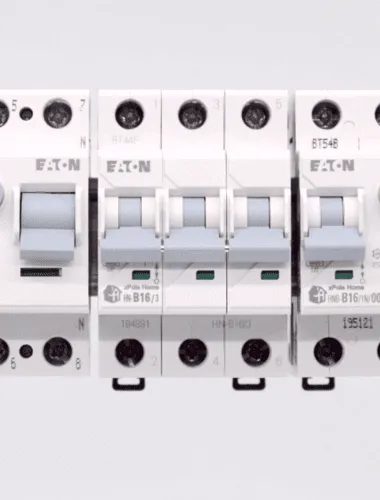

Kolejny etap w rozwoju zabezpieczeń
EATON AFDD+ to nie tylko ulepszona wersja poprzednich modeli. To nowoczesny krok w rozwoju urządzeń zabezpieczających, który wykorzystuje zaawansowane technologie i cyfrowe innowacje.

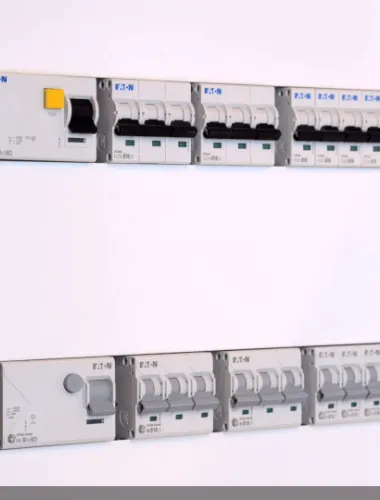

Wyłączniki
nadprądowe HN
  • Zabezpieczenie przed zwarciami i przeciążeniem
  • Podstawowa ochrona przeciwpożarowa
Wyłączniki
różnicowoprądowe HNC
  • Zabezpieczenie ziemnozwarciowe
  • Podstawowa ochrona przeciwpożarowa
  • Ochrona przed porażeniem prądem

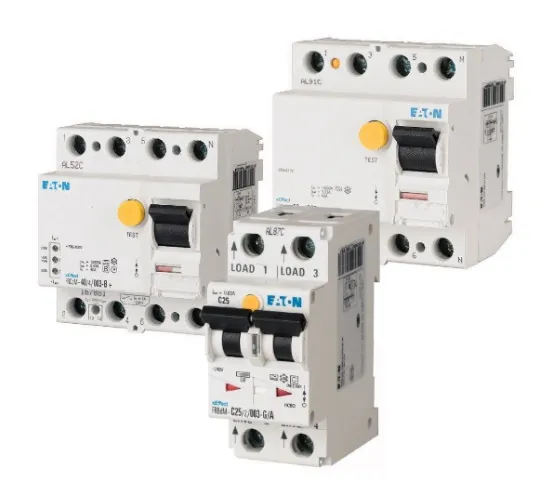

Wyłączniki
kombinowany HNB
  • Zabezpieczenie ziemnozwarciowe
  • Zabezpieczenie przed zwarciami i przeciążeniem
  • Zwiększona ochrona przeciwpożarowa
Przeciwpożarowy detektor
iskrzenia AFDD+
  • Zabezpieczenie łukochronne
  • Zabezpieczenie ziemnozwarciowe
  • Zabezpieczenie przed zwarciami i przeciążeniem
Najczęściej zadawane pytania
Wyłącznik różnicowoprądowy, znany również jako różnicówka, to element zabezpieczający w instalacji elektrycznej, którego zadaniem jest ochrona użytkowników przed porażeniem prądem.
Jego stosowanie jest wymagane w instalacjach odbiorczych, szczególnie tam, gdzie przewód PEN został rozdzielony na osobne przewody PE i N.
Dobór zależy od rodzaju urządzeń podłączonych do instalacji. Dla standardowych gniazd i oświetlenia wystarczy model typu AC, natomiast w obecności urządzeń elektronicznych i energoelektronicznych zalecane są wyłączniki typu A lub F.
Tak – zgodnie z przepisami prawa budowlanego, stosowanie wyłączników różnicowoprądowych w instalacjach elektrycznych jest obowiązkowe.
Urządzenie reaguje na prąd upływowy, czyli sytuację, gdy część prądu wypływa poza chroniony obwód – może to świadczyć o porażeniu prądem lub uszkodzeniu izolacji.
Ochrona przed bezpośrednim porażeniem jest skuteczna tylko dla wyłączników o czułości do 30mA i obwodów nieprzekraczających 32A. Przy wyższych wartościach prądu różnicowego taka ochrona nie jest zapewniona.
Urządzenie analizuje równowagę między prądem wpływającym a wypływającym z obwodu. W przypadku różnicy – oznaczającej potencjalny upływ prądu – następuje jego automatyczne wyłączenie.
Instalacja powinna przebiegać zgodnie z instrukcją producenta i być wykonana przez elektryka posiadającego odpowiednie uprawnienia.
Wyłączniki różnicowoprądowe z członem nadprądowym zwane również kombinowanymi to połączenie funkcji różnicówki i eski. W ofercie EATON takie aparaty można znaleźć w serii HNB czy PKNM.
Tak, zgodnie z normą PN‑HD 60364‑4‑42, różnicówki o czułości do 300mA mogą pełnić funkcję ochrony przeciwpożarowej. Przykładowe modele to PF6‑40/4/03 oraz PFIM‑63/4/03‑S/F.
EATON

Dane techniczne

KR

  • Częstotliwość:

    50 Hz

  • Czułość:

    A

  • Głębokość wbudowania:

    45 mm

  • Liczba biegunów:

    2

  • Możliwość dodatkowego wyposażenia:

    Tak

  • Napięcie znamionowe:

    230 V

  • Napięcie znamionowe izolacji Ui:

    440 V

  • Numer RAL (zbliżony):

    7035

  • Ochrona selektywna:

    Nie

  • Odporność na udar prądowy:

    0.25 kA

  • Prąd znamionowy:

    25 A

  • Przekrój przyłączanego przewodu jednodrutowego:

    1.5 mm2

  • Przekrój przyłączanego przewodu wielożyłowego:

    1.5 mm2

  • Rodzaj napięcia:

    AC

  • Sposób montażu:

    Szyna DIN

  • Stopień ochrony (IP):

    IP20

  • Stopień zanieczyszczenia (N):

    2

  • Szerokość wyrażona liczbą modułów:

    2

  • Temperatura otoczenia w warunkach pracy:

    -25 °C

  • Wykonanie przeciwwybuchowe:

    Nie

  • Wytrzymałość zwarciowa (Icw):

    6 kA

  • Wyzwalanie krótkozwłoczne:

    Nie

  • Z blokadą:

    Tak

  • Znamionowe napięcie udarowe wytrzymywane Uimp:

    4 kV

  • Znamionowy prąd różnicowy:

    0.03 A
