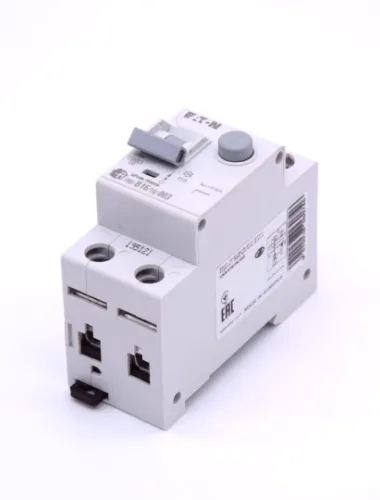

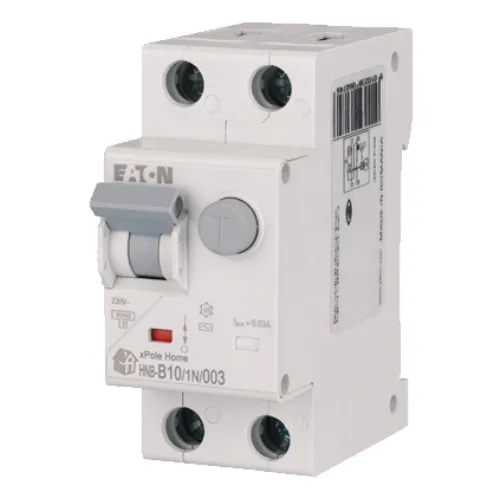

HNB-B10/1N/003 B 10A/ 30MA/AC WYŁĄCZNIK RÓŻNICONADPRĄDOWY B 10A 1P+N 2M 30MA AC 6KA

Dodaj do porównania Dodaj do schowka
Kod producenta 195119
Waga produktu 0.203 kg
Realizacja zamówienia: 2 dni
średnia: 0.0 z 0 ocen:
Cena brutto: 201,44 PLN Cena netto: 163,77 PLN PLN*
ilości hurtowe? zapytaj o cenę
KUP TERAZ!
Sztuk:
dostepność:
Produkt dostępny!

Opis produktu

Eaton
Wyłącznik
różnicowo-nadprądowy
2P 10A B 0,03A typ AC xPole Home HNB-B10/1N/003 195119
Główne cechy produktu
Solidne i niezależne od napięcia zasilania połączenie funkcji wyłącznika różnicowoprądowego i nadprądowego w jednej obudowie.
Podwójne zaciski (windowe/szynowe) na górze i na dole
Wskaźnik położenia styków, kolor czerwony/zielony
Wymóg testowania co 6 miesięcy, a nie co miesiąc
Wyzwalanie niezależne od napięcia sieci
Typ AC: czułość na prąd różnicowy zmienny
2 zabezpieczenia w 1 urządzeniu
Ochrona przed porażeniem prądem i zwiększona ochrona przeciwpożarowa
Wyłącznik różnicowoprądowy zintegrowany z modułem nadprądowym firmy EATON zabezpiecza instalację elektryczną przed skutkami zwarć i przeciążeń, umożliwiając selektywne odłączenie jedynie uszkodzonego obwodu.
Zabezpiecza przed:
POŻAREM | PORAŻENIEM PRĄDEM | USZKODZENIEM URZĄDZEŃ ELEKTRYCZNYCH
Dlaczego warto wybrać wyłączniki różnicowo-nadprądowe Eaton?
Pełne bezpieczeństwo
Urządzenie skutecznie zabezpiecza przed skutkami porażeń prądem oraz przepięciami spowodowanymi bezpośrednimi i pośrednimi wyładowaniami atmosferycznymi.
Wymienne wkładki warystorowe (oraz sygnalizacja ich uszkodzenia)
Zintegrowane zabezpieczenie przepięciowe zapewnia ochronę przed zakłóceniami w sieci, a uszkodzenie wkładu warystorowego jest natychmiast widoczne dzięki wbudowanemu wskaźnikowi.
Szybka weryfikacja stanu urządzenia
Optyczny wskaźnik informuje o stanie urządzenia — czerwony sygnał oznacza konieczność wymiany, a zielony potwierdza prawidłowe działanie.

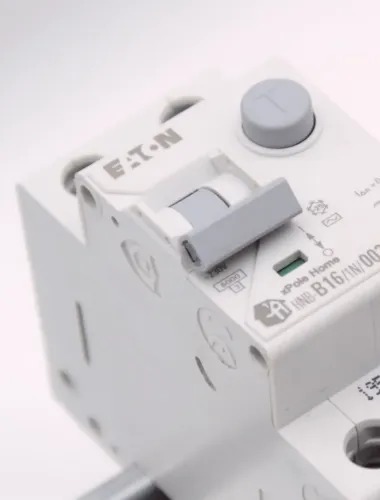

Łatwy w montażu, wygodny w użyciu
Informacja o stanie urządzenia na wyciągnięcie ręki
Zacisk windowy i szynowy
Szara dźwignia zespolona mechanicznie ze wskaźnikiem ON/OFF
Możliwość zaplombowania w pozycji ZAŁ. i WYŁ.
Wskaźnik położenia styków czerwony/zielony
Prosty montaż na szynie DIN
Przycisk testowy „T” (należy naciskać co 6 miesięcy)
Specyfikacja techniczna:
  • Charakterystyka wyzwalania: B
  • Czułość: AC
  • Głębokość wbudowania [mm]: 69.5
  • Liczba biegunów: 2
  • Kategoria przepięcia: 3
  • Szerokość wyrażona liczbą modułów: 2
  • Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 [kA]: 0
  • Stopień ochrony (IP): IP20
  • Znamionowy prąd różnicowy [A]: 0.03
  • Prąd znamionowy [A]: 10
  • Klasa ograniczenia energii: 3
  • Stopień zanieczyszczenia: 2
  • Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898 [kA]: 6
Każdego dnia dbamy o bezpieczeństwo obwodów elektrycznych na całym świecie
Wyłączniki kombinowane
w instalacjach elektrycznych
Wyłączniki różnicowo-nadprądowe EATON, zwane również wyłącznikami kombinowanymi, łączą w jednym urządzeniu funkcje dwóch zabezpieczeń — nadprądowego i różnicowoprądowego. Chronią instalację przed przeciążeniem i zwarciem, a także zabezpieczają użytkowników przed porażeniem prądem i zwiększają ochronę przeciwpożarową. W przypadku awarii odcinają tylko uszkodzony obwód, minimalizując ryzyko uszkodzeń.
Kluczową zaletą modeli z serii xPole Home jest kompaktowa konstrukcja — jedno urządzenie zajmuje mniej miejsca w rozdzielnicy niż dwa oddzielne wyłączniki, nie tracąc przy tym żadnej z wymaganych funkcjonalności.
Seria produktów przeznaczona do nowoczesnych projektów
Nowe wyłączniki Eaton z serii xPole wyróżniają się doskonałą ergonomią, co zapewnia optymalną temperaturę pracy oraz poprawioną wytrzymałość zarówno elektryczną, jak i mechaniczną.
Optymalne portfolio
Łatwiejszy wybór
Nowoczesny design
Najwyższa niezawodność i bezpieczeństwo
Łatwy montaż
Duża wytrzymałość

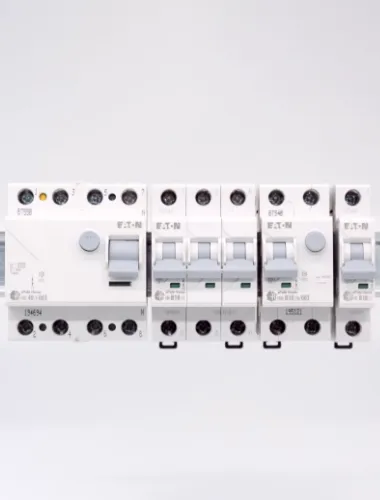

Wyłącznik mocuje się na szynie montażowej DIN TH 35
Urządzenie działa niezależnie od pozycji montażu (pionowo/poziomo)
  • Podwójne zaciski windowe/szynowe
  • Montaż szyny łączeniowej z obu stron góra/dół
  • Po zamocowaniu szyny łączeniowej, wolny zacisk windowy
  • Możliwość późniejszego zamontowania styków pomocniczych i wyzwalaczy

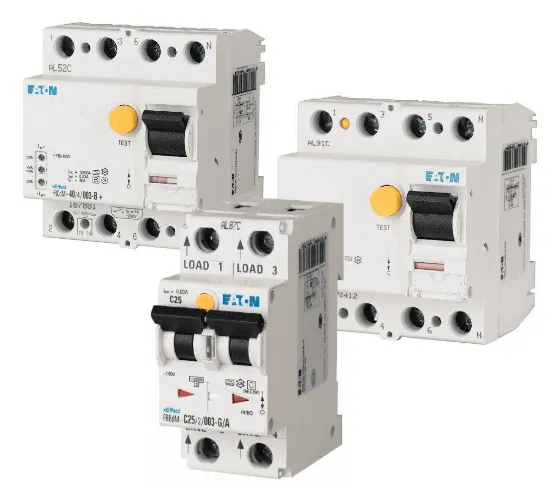

Kolejny etap w rozwoju zabezpieczeń
Seria Eaton xPole Home reprezentuje nowoczesne podejście do zabezpieczeń elektrycznych, łącząc zaawansowane technologie z możliwościami cyfrowymi, by zapewnić jeszcze wyższy poziom bezpieczeństwa i niezawodności.
Wyłączniki
nadprądowe HN
  • Zabezpieczenie przed zwarciami i przeciążeniem
  • Podstawowa ochrona przeciwpożarowa
Wyłączniki
różnicowoprądowe HNC
  • Zabezpieczenie ziemnozwarciowe
  • Podstawowa ochrona przeciwpożarowa
  • Ochrona przed porażeniem prądem
Wyłączniki
kombinowany HNB
  • Zabezpieczenie ziemnozwarciowe
  • Zabezpieczenie przed zwarciami i przeciążeniem
  • Zwiększona ochrona przeciwpożarowa
Przeciwpożarowy detektor
iskrzenia AFDD+
  • Zabezpieczenie łukochronne
  • Zabezpieczenie ziemnozwarciowe
  • Zabezpieczenie przed zwarciami i przeciążeniem
Najczęściej zadawane pytania
Wyłączniki różnicowoprądowe z członem nadprądowym zwane również kombinowanymi to połączenie funkcji różnicówki i eski. W ofercie EATON takie aparaty można znaleźć w serii HNB czy PKNM.
Wyłącznik różnicowoprądowy, znany również jako różnicówka, to element zabezpieczający w instalacji elektrycznej, którego zadaniem jest ochrona użytkowników przed porażeniem prądem.
Jego stosowanie jest wymagane w instalacjach odbiorczych, szczególnie tam, gdzie przewód PEN został rozdzielony na osobne przewody PE i N.
Dobór zależy od rodzaju urządzeń podłączonych do instalacji. Dla standardowych gniazd i oświetlenia wystarczy model typu AC, natomiast w obecności urządzeń elektronicznych i energoelektronicznych zalecane są wyłączniki typu A lub F.
Tak – zgodnie z przepisami prawa budowlanego, stosowanie wyłączników różnicowoprądowych w instalacjach elektrycznych jest obowiązkowe.
Urządzenie reaguje na prąd upływowy, czyli sytuację, gdy część prądu wypływa poza chroniony obwód – może to świadczyć o porażeniu prądem lub uszkodzeniu izolacji.
Ochrona przed bezpośrednim porażeniem jest skuteczna tylko dla wyłączników o czułości do 30mA i obwodów nieprzekraczających 32A. Przy wyższych wartościach prądu różnicowego taka ochrona nie jest zapewniona.
Urządzenie analizuje równowagę między prądem wpływającym a wypływającym z obwodu. W przypadku różnicy – oznaczającej potencjalny upływ prądu – następuje jego automatyczne wyłączenie.
Instalacja powinna przebiegać zgodnie z instrukcją producenta i być wykonana przez elektryka posiadającego odpowiednie uprawnienia.
Tak, zgodnie z normą PN‑HD 60364‑4‑42, różnicówki o czułości do 300mA mogą pełnić funkcję ochrony przeciwpożarowej. Przykładowe modele to PF6‑40/4/03 oraz PFIM‑63/4/03‑S/F.
EATON

Dane techniczne

KR

  • Charakterystyka wyzwalania:

    B

  • Częstotliwość:

    50 Hz

  • Czułość:

    AC

  • Głębokość wbudowania:

    69.5 mm

  • Kategoria przepięcia:

    3

  • Klasa ograniczenia energii:

    3

  • Liczba biegunów:

    1

  • Liczba biegunów (całkowita):

    2

  • Napięcie znamionowe:

    230 V

  • Napięcie znamionowe izolacji Ui:

    500 V

  • Odporność na udar prądowy:

    0.25 kA

  • Prąd znamionowy:

    10 A

  • Przekrój przyłączanego przewodu jednodrutowego:

    1 mm2

  • Przekrój przyłączanego przewodu wielożyłowego:

    1 mm2

  • Rodzaj charakterystyki wyłączania:

    Bezzwłoczny

  • Rodzaj napięcia:

    AC

  • Stopień ochrony (IP):

    IP20

  • Stopień zanieczyszczenia:

    2

  • Szerokość wyrażona liczbą modułów:

    2

  • Temperatura otoczenia w warunkach pracy:

    -25 °C

  • Znamionowa zwarciowa zdolność łączeniowa wg IEC 60947-2:

    0 kA

  • Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009:

    6 kA

  • Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1:

    6 kA

  • Znamionowe napięcie udarowe wytrzymywane Uimp:

    4 kV

  • Znamionowy prąd różnicowy:

    0.03 A
