ETIMAT 10 WYŁĄCZNIK NADPRĄDOWY B 6A 1P 1M 10KA

Dodaj do porównania Dodaj do schowka

Model 008064

Waga produktu 0.102 kg

Realizacja zamówienia: 2 dni

średnia: 0.0 z 0 ocen:

Cena brutto: 21,72 PLN Cena netto: 17,66 PLN

ilości hurtowe? zapytaj o cenę

KUP TERAZ!

Sztuk:

dostepność:

Produkt dostępny!

Opis produktu

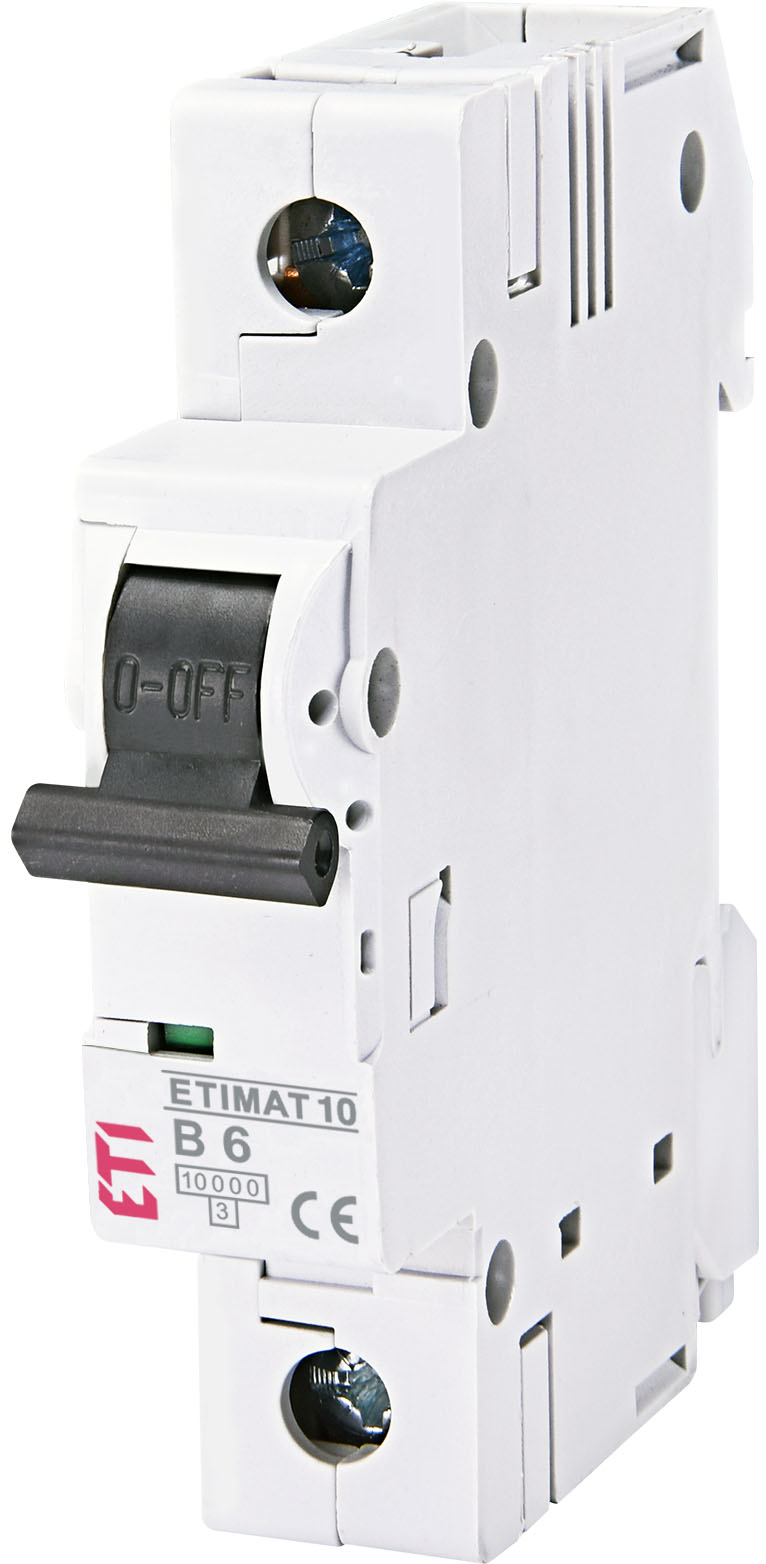

ETIMAT 10 1p B6

002121712

wyłącznik nadprądowy

PARAMETRY TECHNICZNE

Niezawodne i sprawdzone wyłączniki nadprądowe ETIMAT 10

Wyłączniki nadprądowe ETIMAT 10 stosowane są jako zabezpieczenia instalacji elektrycznych w obiektach mieszkalnych, użyteczności publicznej oraz przemysłowych. Zapewniają pewną ochronę przed zwarciami i przeciążeniami w zabezpieczanych obwodach elektrycznych.

Parametry techniczne

Numer katalogowy:

Indywidualny numer indentyfikacyjny nadany przez producenta.

002121712

Symbol artykułu:

Typ produktu określony przez producenta.

ETIMAT 10 1p B6

Nazwa klasy:

Wyłączniki nadprądowe są stosowane jako zabezpieczenia instalacji elektrycznych w obiektach mieszkalnych, użyteczności publicznej oraz przemysłowych.

Wyłącznik nadprądowy

Prąd znamionowy (A):

Ustalona przez producenta wartość prądu, który aparat może przewodzić podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza.

Charakterystyka wyzwalania:

Wyłączniki nadprądowe powinny mieć taką charakterystykę działania, aby zapewniały odpowiednie zabezpieczenie obwodu, nie powodując przedwczesnego lub opóźnionego zadziałania.
Znormalizowane zakresy zadziałania bezzwłocznego:
- Typ B (Powyżej 3 In do 5 In włącznie)
- Typ C (Powyżej 5 In do 10 In włącznie)
- Typ D (Powyżej 10 In do 20 In włącznie)

Ilość biegunów:

Wersja wykonania danego łącznika modułowego: jedno-, dwu-. trój- i czterobiegunowe.

Prąd zwarciowy (kA):

Prąd przetężeniowy występujący w przypadku zwarcia powstałego na skutek uszkodzenia lub niewłaściwego połączenia w obwodzie elektrycznym.

Napięcie znamionowe AC(V):

Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.

230/400

Napięcie znamionowe DC(V):

Napięcie znamionowe prądu stałego DC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.

Częstotliwość znamionowa (Hz):

Częstotliwość napięcia zasilającego, przy której przewidziano pracę aparatu elektrycznego i do której się odnoszą inne wielkości charakteryzujące aparat.

50/60

Napięcie U_imp (kV):

Wartość szczytowa udaru napięciowego o określonym kształcie i biegunowości, który aparat elektryczny jest w stanie wytrzymać bez uszkodzenia w określonych warunkach probierczych, do której się odnoszą wartości odstępów izolacyjnych.

Stopień ochrony IP:

Stopień ochrony IP określa stopień ochrony lub szczelności obudowy urządzenia elektrycznego przed ingerencją ciał stałych, wody i pyłu, a także przed niezamierzonym dotknięciem urządzeń znajdujących się w obudowie. Klasyfikacja IP jest zgodna z normą EN 60529.

Temperatura otoczenia (˚C)

Określona w danych warunkach temperatura powietrza otaczającego kompletny łącznik. W przypadku łączników zainstalowanych wewnątrz obudowy jest to temperatura powietrza na zewnątrz obudowy.

-25 do 55

Przyłączalność przewodu (mm²):

Wielkość zacisku przyłączeniowego łącznika umożliwiająca przyłączenie przewodu o odpowiednim przekroju poprzecznym, wyrażonym w mm2.

1-25

Normy:

Normy i standardy według których dany łącznik został zaprojektowany, przetestowany i certyfikowany.

IEC/EN 60898-1,
IEC 60947-2

Funkcja:

Wyłącznik nadprądowy, MCB (ang. miniature circuit breaker)

MCB

Model 3D

Zalety produktu

możliwość zamontowania styków pomocniczych

możliwość zamontowania wyzwalacza wzrostowego

możliwość zasilania z dołu lub z góry

możliwość podwójnego przyłączenia szyny izolacyjnej - góra i dół

wskaźnik położenia styków

możliwość plombowania dźwigni w pozycji "Zał." i "Wył."

oznaczenie “ON/OFF” na dźwigni załączającej

Każdy wyłącznik oznaczony kodem EAN

Nowoczesna metoda montażu na szynie TH35 i łatwa wymiana

Rysunek wymiarowy

Zobacz naszą fabrykę

ETIsON Curves

Fukcjonalności programu:

generowanie i wykreślanie charakterystyk t/I urządzeń zabezpieczających
regulowanie i testowanie nastaw zabezpieczeń, badanie wpływu zmiany kształtu krzywej zabezpieczeń
analizowanie selektywności między urządzeniami zabezpieczającymi
symulowanie reakcji obciążenia lub zwarcia urządzeń zabezpieczających
definiowanie punktów pracy i warunków granicznych z rzeczywistych aplikacji
sporządzanie raportów do dokumentacji projektowej

Sprawdź jakie to proste!

zapytaj doradcę

etipolam@etipolam.com.pl

ETI Polam Sp. z o.o.
ul. Jana Pawła II 18, 06-100 Pułtusk

Śledź nas na:

Dane techniczne

KR

Charakterystyka wyzwalania:

B
Częstotliwość:

50 Hz
Głębokość wbudowania:

68 mm
Kategoria przepięcia:

3
Klasa ograniczenia energii:

3
Liczba biegunów:

1
Liczba biegunów (całkowita):

1
Napięcie znamionowe izolacji Ui:

500 V
Prąd znamionowy:

6 A
Przekrój przyłączanego przewodu jednodrutowego:

1 mm2
Przekrój przyłączanego przewodu wielożyłowego:

1 mm2
Rodzaj napięcia:

Inne
Stopień ochrony (IP):

IP20
Stopień zanieczyszczenia:

3
Szerokość wyrażona liczbą modułów:

1
Temperatura otoczenia w warunkach pracy:

-25 °C
Zakres częstotliwości:

50 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V:

10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V:

10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V:

15 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V:

15 kA
Znamionowa zwarciowa zdolność łączeniowa wg EN 60898:

10 kA
